RY導熱油泵的結構原理?

來源：泊頭海濤泵業制造有限公司發布時間：2024/12/18 10:31:33

RY導熱油泵 的結構原理‌主要包括以下幾個方面：

1‌、基本結構‌：RY導熱油泵為單級懸臂式結構，分為腳支撐和中心支撐兩種形式。泵的進口為軸向吸入，出口為中心垂直向上。泵和驅動電機通過彈性聯軸器合裝于同一底座上‌。

2、工作原理‌：RY導熱油泵通過電動機帶動泵轉子旋轉，利用葉輪的離心力將導熱油吸入、壓縮并排出，從而實現導熱油的循環輸送。具體過程如下：啟動泵機使泵轉子開始旋轉，泵轉子由電動機帶動，通過泵軸將旋轉動力傳遞給葉輪。在泵轉子的旋轉下，葉輪在離心力的作用下將導熱油吸入泵體內。隨著泵轉子的持續旋轉，導熱油被葉輪傳遞到泵體的外周，同時沿著離心方向被壓縮，這一過程中導熱油的能量隨之增加。壓縮導熱油在泵體中形成高壓區域，隨后經過出油口排出‌。

3、支撐結構‌：RY導熱油泵采用雙端球軸承支撐的結構形式，前端采用潤滑油潤滑，后端采用潤滑脂潤滑，中間有一導油管，用以隨時觀察密封情況和回收導熱油‌。

‌4、散熱結構‌：RY導熱油泵采用自熱散熱結構，改變了傳統的水冷卻結構，使結構簡單、體積小、節約運行費用、性能好、使用可靠‌。

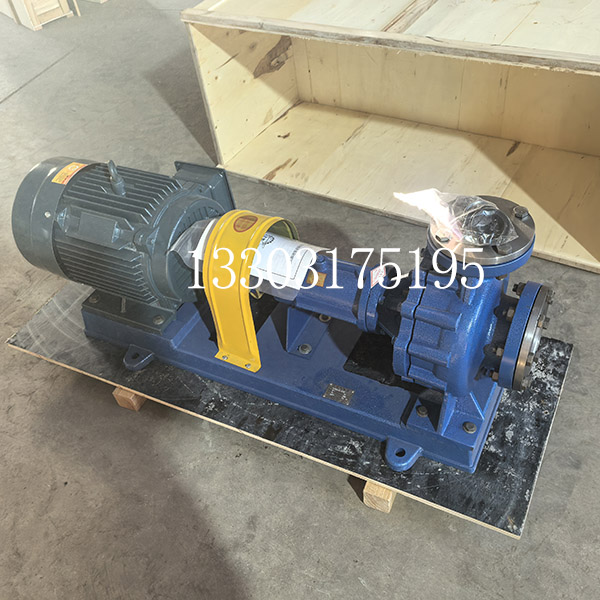

下面是RY100-65-200B導熱油泵的發貨實景圖供大家參考:
